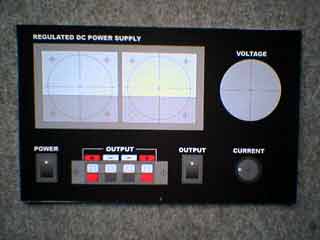

Macでフロントパネルをデザインしてプリントし、1mmアルミ板に貼付け、穴開けポイントにポンチを打ちます。
各パーツの大きさは実測したもので書いてます。 |
 |

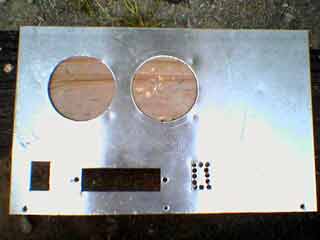

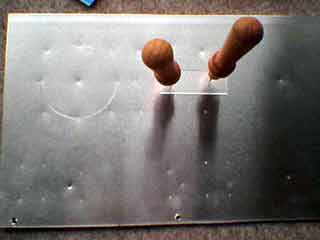

メータのデカイ丸穴はドリルでは開きませんので、まっつはジグゾーであけることにしました。で、メータの丸穴のケガキですが、中心と外周にそれぞれポンチを打ち、適当な透明プラ板（まっつはビデオテープのケース）に針（写真はカルコっていう大工さんが使うようなもの）をポンチ打ったところにあわせて刺し、くるっとまわすときれいけがくことができます。 |
 |
SWと出力端子の角穴は、ケガキ線の内側をドリルで穴開けして、ニッパでつなげ、ヤスリで整えました。
それにしても1mmのアルミ板は柔らかいです。少し油断するとクニャっと曲がってしまいます。2mmにしときゃ良かった... |
|
デジカメが戻ってきました。 |
|
 |

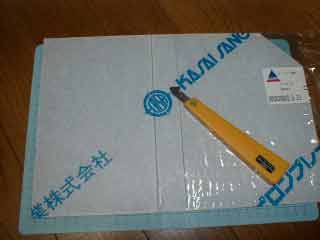

次にフロントパネルにをカバーする透明塩ビ板を加工します。 これもさっきのアルミ板を基準にけがいてドリルとヤスリで穴開けしていきます。１mmくらいのがあれば良かったのですが、あいにく売ってなく、２mmにしました。結構加工が大変でした。 |
 |

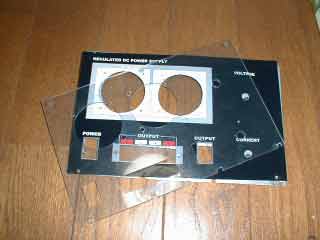

プリンターで打ち出したフロントパネルのデザインにも穴をあけて、こんな感じになりました。 |
 |

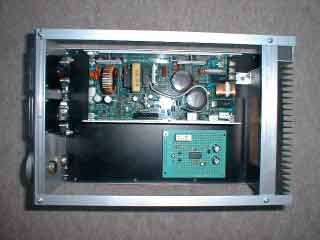

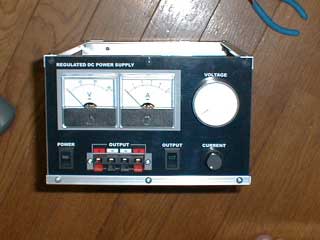

とりあえず、メーター、VR、SWなんかを取り付けてみました。 |
 |
ここまでできれば、後は配線です。 |
