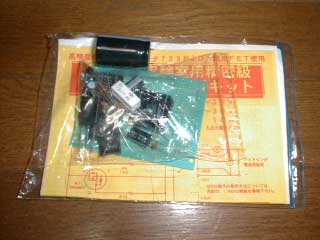

秋月電子通商のFET仕様(2SK2847)の10Aの低電圧安定化電源キットを製作します。
手持ちに24V6A（150W）のSWレギュレータがあったので、電源トランスのかわりにこれを使います。
なので、最大出力電流は6Aまでとなります。
ただ、低い電圧の場合は損失がかなり大きくなるので、6Aはきつそうです。
今回はケースも完全自作で作ってみようと思います。（ちょうどいいケースが手持ちでなかったから...サイズのでかいケースは高い！）

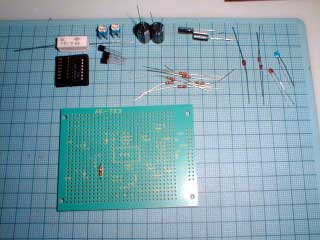

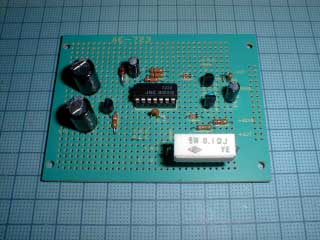

コントロール基板を製作します。ま、説明書通りに組み立てるだけですが、若干部品の足とパターンの位置が合わないところがあったので、ちょっと工夫してます。（裏のレジスト削ってつけてるだけですが...）
あと電圧＆電流調整用の半固定抵抗器は外付けにするので使いません。

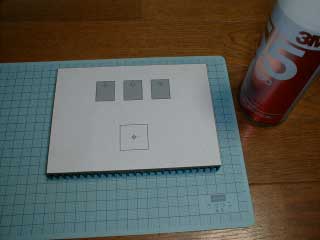

ヒートシンク（大昔のボロシステムコンポについていたヒートシンクがでかくてよさそうだったので拝借）にMacのドローソフトで部品の配置を書いてヒートシンクに貼付け、穴あけ位置をポンチで打ち穴開けします。こうすると、部品の位置決めが楽にできるのでお勧めです。

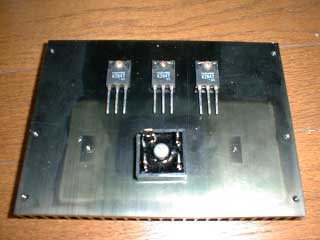

試しに部品をタッピングビスで取付け。いい感じです。
今回はトランスのかわりにSWレギュレータを使うんで、ブリッジダイオードは使わないのですが、タップ付きの電源トランスが入手出来た場合のことを考えて、一応ブリッジダイオードも取り付けられるようにしました。

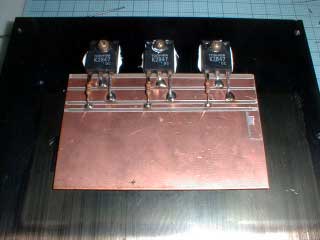

生基板をアクリルカッターで適当にけがいて作った基板を取付けてパワーユニットは完成！説明書では各FETのバランスをとるため、配線の長さを同じにすると書いてありましたが、まあ大丈夫でしょう。
今回はケースも完全自作なので、それなりの材料を調達してきました。

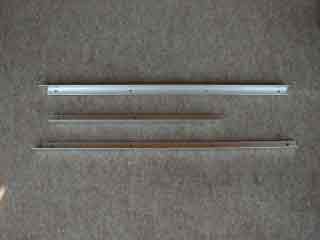

買ってきたのは、近所のホームセンターで売ってた1mmのアルミ板（フロントパネルに使用予定）とアルミのLアングル（ケースの補強＆骨格？）です。
ベースになるところはさすがに1mmアルミだと持たないので、何かいい材料ないかと探していたら、ありました...古いコンポ（しかもレコードプレーヤさらに色ピンク！）の天板です。

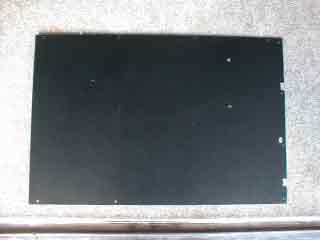

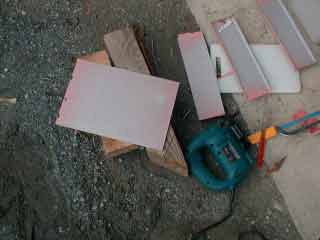

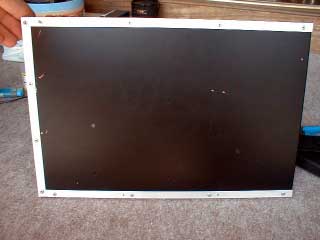

それをジグゾーで切ってヤスリでエッジを整え200mmX300mmの鉄板にし、穴開けして仮塗装します。
アルミのLアングルを切断＆穴あけしてベースにブラインドリベットでつけます。これにフロントパネルになる1mmアルミ板を200mmX125mm（ヒートシンクの高さ）に切ってつけます。Lアングルを付けることで、かなり強度が増しました。

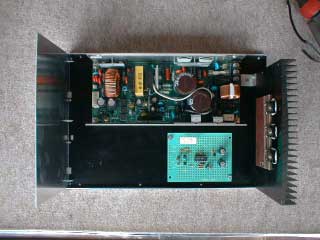

とりあえずSWレギュレータ、コントロール基板、パワーユニット、フロントパネルになるアルミ板を仮組してみます。
い〜感じでできてます。
