これはユニバーシティーの1957年のカタログに載っていたので５０年代後期のものと思う。左の写真だけを見ると38ｃｍ口径くらいあるんじゃないと見違うばかりの立派な顔立ちのスピーカーである。そして、私がこいつを買ったきっかけも、この見た目に因るところが大きい。 エッジは見てのとおりフィックスドタイプで薄くダンプ剤が塗ってある。そしてコーン中央部分にユニバーシティーお得意のディフージコーン（サブコーン）が貼ってある。このサブコーンの特徴は沢山の穴が開けられたエッジがメインのコーンに接着してあることだ。このことでコーンの剛性はかなり高く保たれている。 カタログデータによるとツイーターのクロスオーバーは5000ヘルツであり構成的にはフルレンジ＋スーパーツイータといった感じだろうか。 |
|

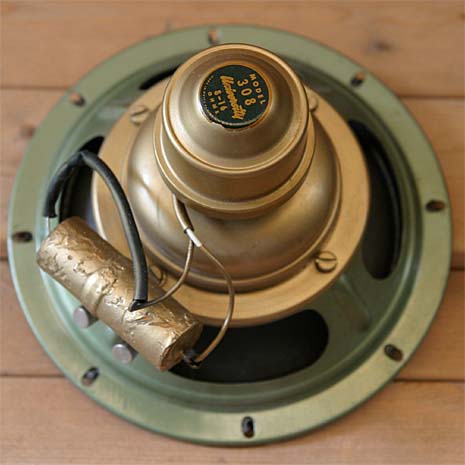

| 後姿も実に美しいと思うのは私だけだろうか？ インピーダンス8-16Ωとあるのは、当時のアンプが真空管だったので８Ωないしは１６Ω出力に適合するという意味であろう。 横に付いている大きな筒状のものはペーパーオイルコンデンサーで実測4μＦあった（8Ωで5ｋクロス）のでまだ健在のようだ。 ネットワーク回路はこのキャパシタ一個のみのシンプルそのもの。ターミナルはしっかりしたネジ式でこの塗装といい作りは全体的に高級感が漂う。重さも2.7ｋｇほどあり20ｃｍ口径としてはけっこうな重量だ。 |
 |
|
 |

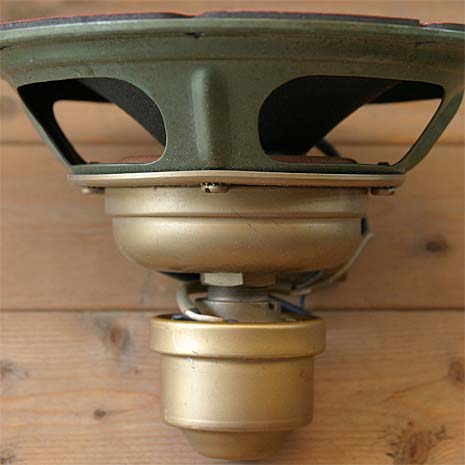

横からみると良く分かるが、ホーンは貫通式で磁気回路も完全に独立している。ちなみにウーハー側のマグネットはユニバーシティー独自のＷ型マグネットを採用している。もちろん両方ともアルニコマグネットである。ちょっとこの写真では解かり難いと思うがウーファーのダンパーはかなりしっかりとした布製のものがあしらわれている。フレームは見ての通りの鉄板プレスだが20ｃｍ口径としては必要十分な強度と剛性も保っており全体にしっかりと組まれている。 |
