Oracleロールバックセグメント

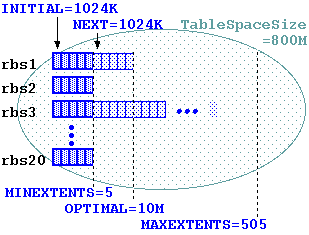

ロールバックセグメントと表領域の例

Oracleのテキストに出てくる円形の概念図は一つのセグメントだけを表している。そこで、専用の表領域に複数ロールバックセグメントを持つSAP R/3を参考にして、上記のような例を描いてみた。例からわかることは以下のとおり。

rbs1はエクステント拡張を伴ってbefore imageを格納したが、後に非アクティブになってOPTIMALサイズまでshrinkした状態。
rbs3はエクステント拡張を伴う更新のbefore imageを格納し続けている状態。
rbs2,rbs20は、これまでエクステント拡張したことが無い (MINEXTENTSのままなので)。

さらに、管理者として理解しておかなければならない動作は以下のとおり。

1024KB(INITIAL)*5(MINEXTENTS)*20(ロールバックセグメント数)=100MB。したがって、まったく更新処理が行われていない静かな状態では、ロールバックセグメントは100*100MB/800MB=12.5%の使用率となる。エクステント拡張を必要としないオンライン系の微小更新ばかりの状態も、上記に当てはまる。
commitが入らない大きな更新が一つだけ発生した場合、肥大化するセグメントの最大サイズは 1024KB(INITIAL=NEXT)*505(MAXEXTENTS)=505MBなので、このロールバック専用表領域のサイズは問題にならない。

エラー別対処法

ORA-1650 : unable to extend rollback segment <Segment> by <N> in tablespace <TableSpace>

意味	あるロールバックセグメントが表領域を使い切ってしまい、エクステント拡張できなかった。
対処	更新処理のcommit頻度を上げる。表領域を拡張する。

ORA-1628 : max # extents (N) reached for rollback segment <Segment>

意味	あるロールバックセグメントがMAXEXTENTSに達してしまい、エクステント拡張できなかった。
対処	更新処理のcommit頻度を上げる。全てのロールバックセグメントのMAXEXTENTSを大きくする(オンラインで実施可)。

ORA-1555 : snapshot too old: rollback segment number <Number> with name "<Segment>" too small

意味	非アクティブになったbefore image Aが、他の更新処理の before image Bで上書きされてしまい、Aを参照し続けていた select処理に対して読み取り一貫性が保証できなくなった。
対処	長すぎるselect処理を短くする(最優先)。ロールバックセグメントの数を増やす。 MINEXTENTSを大きくする、またはINITIAL,NEXTを大きくする (ロールバックセグメントの作り直しが必要となる)。

診断

v$rollstatのカラムhwmsizeは、Oracleインスタンスが起動してから現在までで、ロールバックセグメントが最も大きくなったときのサイズを示す。

SVRMGR> select rssize, hwmsize
     2> from v$rollstat;
RSSIZE     HWMSIZE
---------- ----------
    729088     729088
   5316608   14901248
   5316608    5316608
   5316608    8511488
   5300224    5300224
   5316608    7446528
   5316608  201129600
   5316608   55369728
   5316608   83058688
  60694528   60694528
   5316608   10641408
   5316608   12771328
   5316608    7446528
   5316608   25550848
   5316608   14901248
   5316608   70279168
   5316608   12771328
   5316608  129916928
   5316608   24485888
   5316608    5316608
   5316608    5316608
21 rows selected.

上の例では、最も大きくなったものでも200MBほどなので、しばらくはORA-1628(MAXEXTENTS到達)の心配は無い。 ORA-1650(表領域あふれ)については、大きな更新の同時発生数にも依存するので、上記の情報からだけではなんともいえない。
