文字表示できました。まだフォントが小さいなぁ。
LCD駆動用の30vは、ネミックのDC-DC(5v→±15v)にて作成。 |

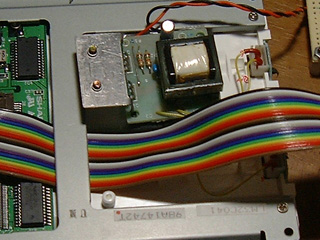

バックライト用のインバーターは 秋月のやつ。 LCD裏面に両面テープで仮固定。 もう少しトランスが小さかったらなぁ〜。 | |

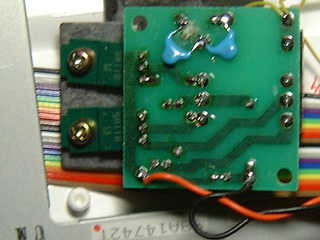

出力に入れるセラコンは、 パターンカットして基板裏面にはんだつけ。 説明書には空中配線で、ってあるけど 外れたら高圧がモロだから怖いもん。(^^; でも、熱くなるんだよなぁ。かなり大きいヒートシンクが必要だな。 |
最終型はこんなかんじに。(注:これはイメージです)。 さて、これはな〜んだ?

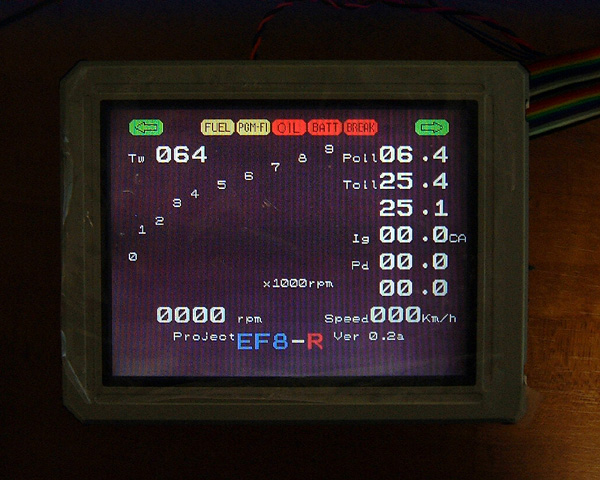

表示させただけ。まだ動きません。(^^) |
