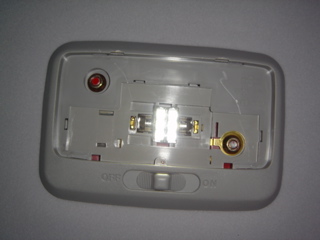

ルームランプのＬＥＤ化-Ver2

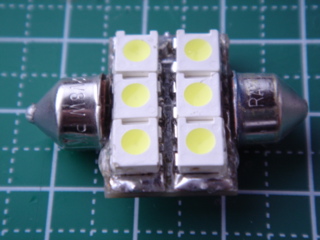

ポジションVer2に使ったチップLEDを使って、ルームランプを作りました。

秋月で買ってきた、白色チップLED：GM5BW01311Aを６個使ってます。
白さ・明るさも十分です。

　

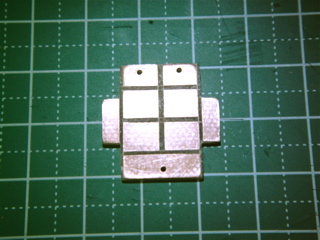

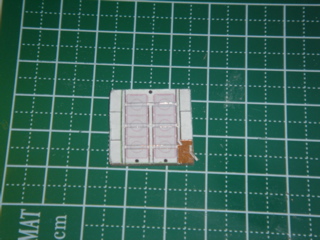

両面生基板にドローソフトで書いたアートワークを貼り付け、

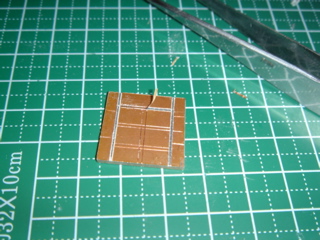

カッターで切れ目を入れて不要な部分を剥がして基板作成。

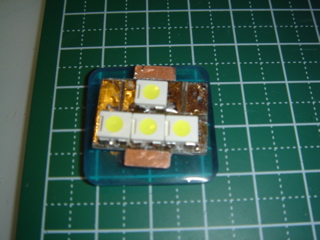

そこにLEDを３直列×２列で並べ、反対側に電流制限用に150Ωの抵抗と逆接続保護用のダイオードをつけてます。

口金は、舟形電球より拝借。端子部分付近には絶縁のため、ホットメルトを塗布。

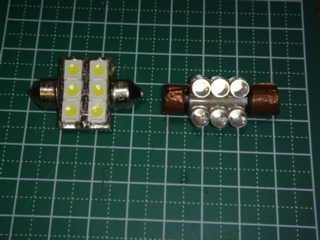

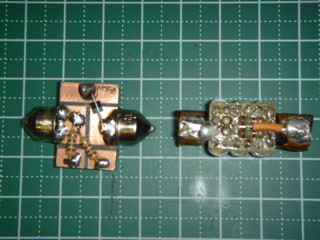

Ver1とVer2の比較
