ポジションランプのＬＥＤ化


LEDポジションランプ Ver 1

LEDルームランプでも使っている秋月の30000mcdの白色LED（OSPW5111A-Z3）を使って、
ポジションランプを製作しました。

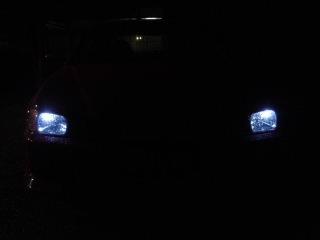

片側３個ですが、明るさは十分で、ルームランプ同様クールな白色がいい感じ。
（でも、ちょっと青が強いかな）

　

両面生基板にカッターでけがき、不要な部分を剥がして基板を作り、
そこへ拡散性を高めるため頭を削ったLEDを３個直列で上写真の様に並べてます。
１個だけ横を向いているのは、リフレクタでの反射光を狙って。
電流制限には15mAのCRDを２個並列で使用。

2006.10.2

LEDポジションランプ Ver 2
以前製作したVer 1がたびたび切れた（ちょっとオーバードライブ気味での使用だったからか）のと、
青っぽいということで車検に通らなかったので、新たに作り直しました。

今回使用したのは、またもや秋月で購入したチップLED（GM5BW01311A:3300cd@110°）です。
やはり片側３個ですが、申し分ない明るさです。
しかも、色合いがニュートラルな白色でHIDとの相性もバッチリです。
耐久性も定格電流以下での使用とMADE IN JAPAN（シャープ製）なので、期待できます。

　

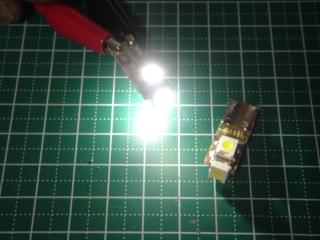

Ver 1同様、両面生基板にカッターでけがき、不要な部分を剥がして基板作成。
LEDを３方向（前面１個+側面２個）の３個直列で並べ、
電流制限用に150Ωの抵抗と逆接続保護用のダイオードを入れてます。

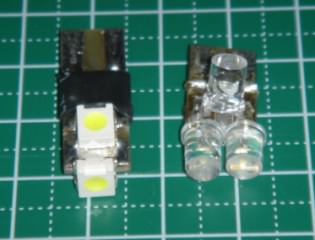

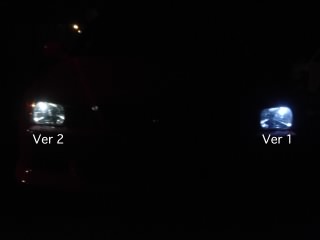

Ver 2とVer 1

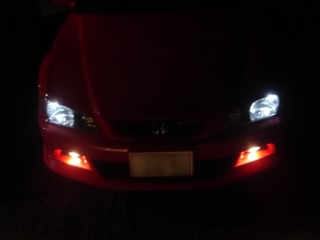

フォグランプ点灯時　リフレクタの反射光も綺麗

2008.2.3
