（製作年月日：2003.5.5）
音に合わせて、LEDが光るレベルメータを製作しました。（光もの好き！！）
手持ちにLB1412があったので、データシートの応用回路例の通り（手持ちの関係で、若干定数がかわってますが）作っています。
| 使用部品（）内はデータシートに記載の値 | |||
| IC | LB1412 | 2個 | 三洋電気製 12点LED用レベルメータIC（0dB以上はピークホールド付き） |
| LED | 角形緑[詳細不明] | 14個 | お買得LED袋に入っていたもの |
| 角形赤[詳細不明] | 10個 | ||
| 抵抗 | 1KΩ(2.2KΩ) | 10個 | 赤LEDの電流制限用 |
| 3.3KΩ(3.0KΩ) | 2個 | 緑LEDの電流制限用（LB1412は下位７点は内蔵されている定電流ドライバで駆動するので、抵抗一つで制限電流を決めることができます。 | |
| 22KΩ | 2個 | アンプの利得決定用 | |
| 82KΩ | 2個 | ||
| 1MΩ | 2個(1個) | ピークホールドリセット用発振器の発振周波数決定用 | |
| 半固定抵抗器 | 20KΩ | 2個 | 入力レベル調整用 |
| コンデンサ | 4.7μF 25V | 4個 | 2個は入力カップリング用あと2つはLEDの消灯時定数用 |
| 3.3μF（2.2μF）25V | 2個(1個) | ピークホールドリセット用発振器の発振周波数決定用 | |
| 1μF 50V | 2個 | アンプ1とアンプ2のカップリング用。1μFを使えと指定されている。 | |
| 47μF 25V | 1個 | 電源安定化用 | |
| 基板＆配線材 | 少々 | 手持ちであった蛇の目基板とコード...入力用のピンプラグも。 | |
データシートでは、ステレオの場合ピークホールドリセットの発振回路は共有するようになっていましたが、まっつはあえて別にしました。

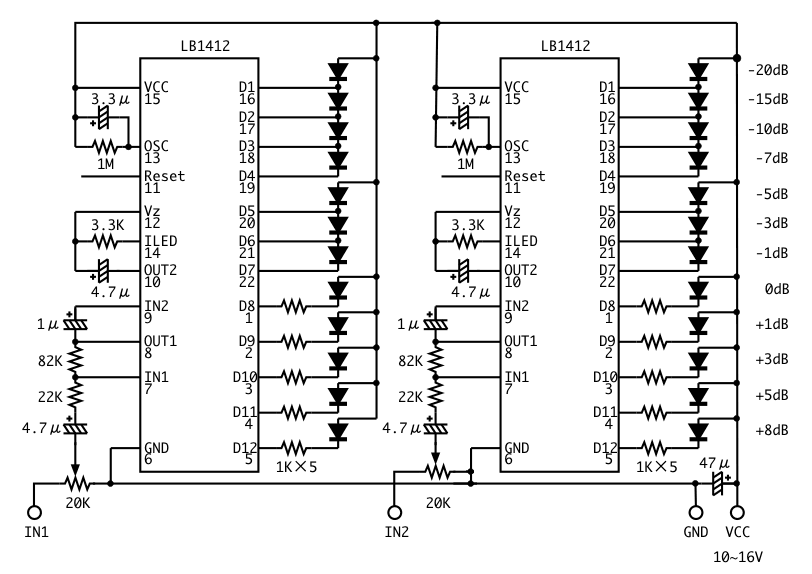

回路図（データシートの応用回路例のまんま...手持ちの部品で定数がかわってるだけ（汗））
 |

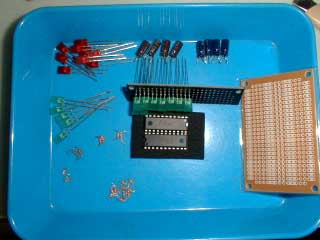

まずは部品の調達です。IC、LED、基板は新品ですが、他はジャンク基板から使えそうな部品をはぎ取ってます。 |
 |
LEDを並べて表示部を作ります。

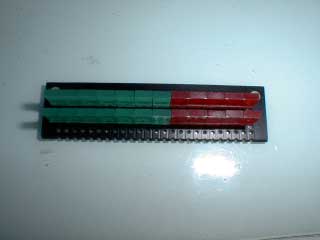

レベルメータの顔ですので、向きと高さを合わせて一列に並べます。が、きれいに並べるのは結構こつが要ります。バー状のLEDを使えばもっと美しく仕上がるのですが、あいにく持ってません。 基板は予め黒く塗装しました。 （カーソルのせるとハンダ面が見れます。） |
 |

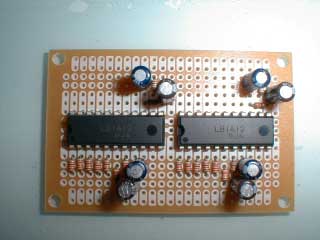

レベルメータユニットを作ります。 といってもデータシートの例の通りに作るだけですが... その後、先ほど作った表示部と配線（２５本）して完成です。 写真では、まだ入力レベル調整用の半固定抵抗をつけてない状態です。 （カーソルのせるとハンダ面が見れます。） |
 |
ここで、動作確認で光らせてみます。 電源（12V）つないで入力端子をアンプのMD録音出力端子につなげて...音楽再生！ とりあえず光りました。 |
 |
このままでは頼りないので、適当にケース？を作ります。
アクリル板を適当な大きさに切って接着します。 （カーソルのせるとくっつきます（笑）） |
 |

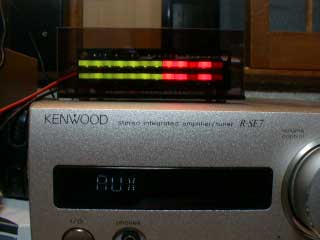

ケース？にネジ止めして完成です。 電源は適当なACアダプタ（12V）を使いました。 ちゃんとピークホールドしています。 （カーソルのせると上から見た状態になります。基板が曲がってる様に見えるのは気にしない...） |
作り終わって、奥様に見せたら...一言「 もっと役に立つもの作ってよ(-_-； 」...絶句......
