８桁万能周波数カウンタキット

ICM7216BIPIというICを使ったユニバーサルカウンタのキットです。
かなり前に（10年前くらい）製作したものですが、突然行方不明になって
つい最近数あるジャンク箱（宝の山？）の片隅から発見されました。

このキットは周波数カウンタとしてだけでなく、
・周波数カウンタ（0.1〜10MHz）
・周波数比カウンタ
・計数カウンタ
・周期カウンタ
・時間幅カウンタ
の５つの機能があるので、いろいろと使えそうです。

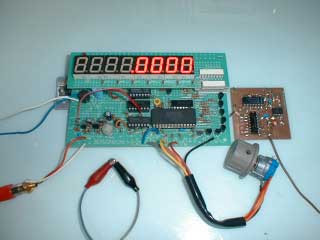

でも、適当なケースが見つからず、未だバラック状態...

茶色い基板はMB506使用の2.4GHzプリスケーラです。でもつながっていません。（汗）
ただし、このプリスケーラを使用すると、分周比が1/1024なのでそのままでは周波数が直読できません。
なので、OSCの標準クロック10MHzを1/1.024倍した9.765625MHzに変更してやらないといけないです。

適当なケースを見つけて、組上げたいと思います。
