G400/MAX の解像度を追加

[2001/03/18]

垂直バックポーチ(Vbp)が少ないせいか、1536x1152 の画面モードで画面上数ラインが出ていないようでした。
ドットクロック(DCLK)が上がってしまいますが、多少余裕を持たせて Vbp を設定し直したところ、きちんと表示するようになりました。

[2001/08/23]

Matrox G400 Windows 2000 Driver Ver5.71beta に対応しました。 (キーの名前が一部変更になった模様です。)

[2001/08/28]

新たな解像度をいくつか追加。
映画ソース(24Hz)のDVD再生に最適(と思われる)72Hzを追加。

Windows 2000 環境下の G400/MAX に、新たな解像度を追加する方法です。
確認はしていませんが、多分 G200/G450 にも適応可能？

なお、本改造によりいかなる問題が発生しようとも、本ページ作者は責任を負えません。
改造の実行は自己責任でお願いします。

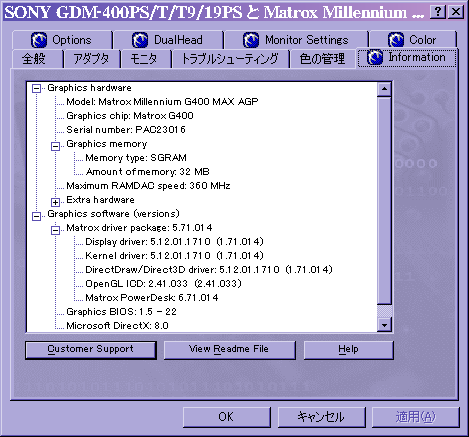

当方で確認している環境は以下の通りです。

Matrox G400 MAX (SGRAM 32MB/DualHead)
Windows 2000 Driver Ver5.71beta
SONY GDM-19PS
Windows 2000 SP2

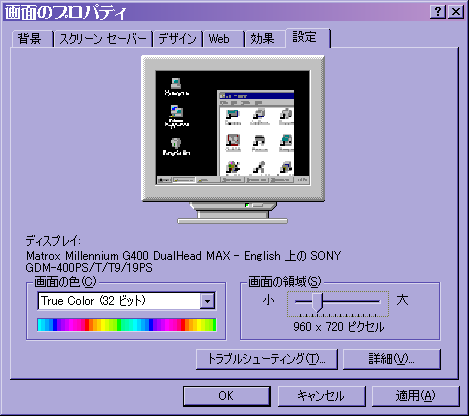

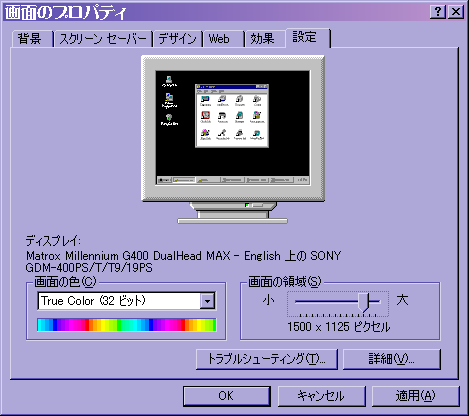

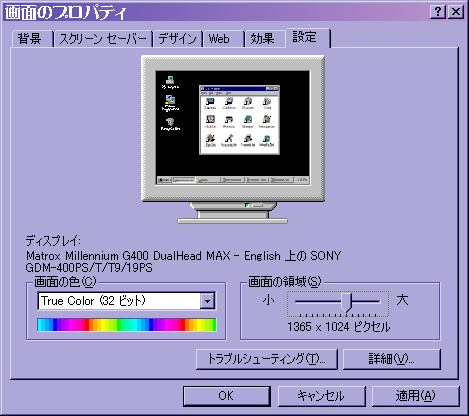

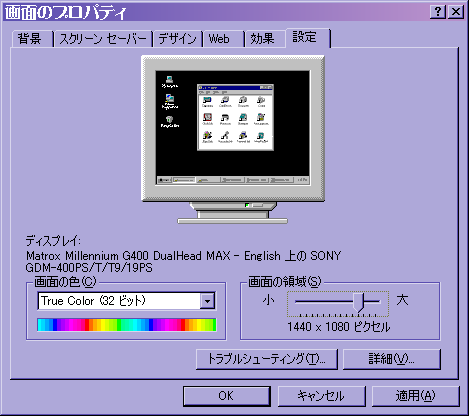

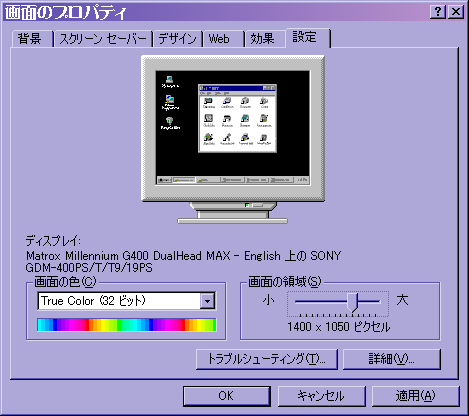

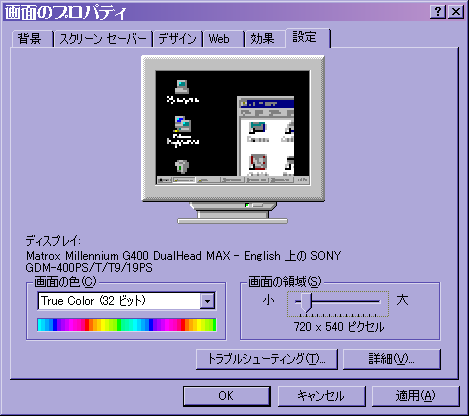

追加する解像度は以下のモノです。
リフレッシュレートの上限はモニタの性能に依存します。

Ver.5.71beta から一部のキー名が変更になりました。 (Default.Graphic.xxx.yyy → Graphic.xxx.yyy)

w2k_571beta.exe を解凍した時に生成される EFIGS.inf に、以下の赤字の部分を追加します。
追加後、通常と同じ手順でセットアップを実行します。再起動すると、新たな解像度が選択可能となります。

オリジナル EFIGS.inf からの差分ファイル

[AddReg.VidParms]
HKR,,Graphic.720.540,0x00000001,\
3c,00,21,00,c4,79,00,00,10,00,40,00,70,00,01,00,04,00,14,00,0c,00,00,00,\
46,00,27,00,e5,8d,00,00,10,00,40,00,70,00,01,00,04,00,14,00,0c,00,00,00,\
48,00,28,00,ec,91,00,00,10,00,40,00,70,00,01,00,04,00,14,00,0c,00,00,00,\
4b,00,2a,00,f6,97,00,00,10,00,40,00,70,00,01,00,04,00,14,00,0c,00,00,00,\
50,00,2d,00,06,a1,00,00,10,00,40,00,70,00,01,00,04,00,14,00,0c,00,00,00,\
55,00,30,00,16,ab,00,00,10,00,40,00,70,00,01,00,04,00,14,00,0c,00,00,00
HKR,,Graphic.960.720,0x00000001,\
3c,00,2d,00,fa,e2,00,00,18,00,80,00,a0,00,03,00,06,00,1d,00,0c,00,00,00,\
46,00,35,00,a4,07,01,00,18,00,80,00,a0,00,03,00,06,00,1d,00,0c,00,00,00,\
48,00,36,00,2c,0f,01,00,18,00,80,00,a0,00,03,00,06,00,1d,00,0c,00,00,00,\
4b,00,38,00,79,1a,01,00,18,00,80,00,a0,00,03,00,06,00,1d,00,0c,00,00,00,\
50,00,3c,00,4e,2d,01,00,18,00,80,00,a0,00,03,00,06,00,1d,00,0c,00,00,00,\
55,00,40,00,22,40,01,00,18,00,80,00,a0,00,03,00,06,00,1d,00,0c,00,00,00
HKR,,Graphic.1365.1024,0x00000001,\
3c,00,40,00,78,d8,01,00,36,00,b1,00,1c,01,01,00,03,00,2a,00,0c,00,00,00,\
46,00,4a,00,0c,26,02,00,36,00,b1,00,1c,01,01,00,03,00,2a,00,0c,00,00,00,\
48,00,4d,00,c3,35,02,00,36,00,b1,00,1c,01,01,00,03,00,2a,00,0c,00,00,00,\
4b,00,50,00,56,4d,02,00,36,00,b1,00,1c,01,01,00,03,00,2a,00,0c,00,00,00,\
50,00,55,00,a0,75,02,00,36,00,b1,00,1c,01,01,00,03,00,2a,00,0c,00,00,00,\
55,00,5a,00,ea,9c,02,00,36,00,b1,00,1c,01,01,00,03,00,2a,00,0c,00,00,00
HKR,,Graphic.1400.1050,0x00000001,\
3c,00,42,00,b0,e5,01,00,2c,00,a2,00,12,01,02,00,06,00,2a,00,0c,00,00,00,\
46,00,4d,00,78,35,02,00,2c,00,a2,00,12,01,02,00,06,00,2a,00,0c,00,00,00,\
48,00,4f,00,a0,45,02,00,2c,00,a2,00,12,01,02,00,06,00,2a,00,0c,00,00,00,\
4b,00,52,00,dc,5e,02,00,2c,00,a2,00,12,01,02,00,06,00,2a,00,0c,00,00,00,\
50,00,58,00,40,86,02,00,2c,00,a2,00,12,01,02,00,06,00,2a,00,0c,00,00,00,\
55,00,5d,00,a4,af,02,00,2c,00,a2,00,12,01,02,00,06,00,2a,00,0c,00,00,00
HKR,,Graphic.1440.1080,0x00000001,\
3c,00,43,00,b4,f0,01,00,22,00,8e,00,08,01,02,00,06,00,25,00,0c,00,00,00,\
46,00,4e,00,52,42,02,00,22,00,8e,00,08,01,02,00,06,00,25,00,0c,00,00,00,\
48,00,51,00,d8,53,02,00,22,00,8e,00,08,01,02,00,06,00,25,00,0c,00,00,00,\
4b,00,54,00,a1,6c,02,00,22,00,8e,00,08,01,02,00,06,00,25,00,0c,00,00,00,\
50,00,5a,00,f0,95,02,00,22,00,8e,00,08,01,02,00,06,00,25,00,0c,00,00,00,\
55,00,5f,00,3f,be,02,00,22,00,8e,00,08,01,02,00,06,00,25,00,0c,00,00,00
HKR,,Graphic.1500.1125,0x00000001,\
3c,00,46,00,d8,25,02,00,32,00,a0,00,22,01,01,00,03,00,2c,00,0c,00,00,00,\
46,00,52,00,7c,81,02,00,32,00,a0,00,22,01,01,00,03,00,2c,00,0c,00,00,00,\
48,00,54,00,d0,94,02,00,32,00,a0,00,22,01,01,00,03,00,2c,00,0c,00,00,00,\
4b,00,57,00,4e,af,02,00,32,00,a0,00,22,01,01,00,03,00,2c,00,0c,00,00,00,\
50,00,5d,00,20,dd,02,00,32,00,a0,00,22,01,01,00,03,00,2c,00,0c,00,00,00,\
55,00,63,00,f2,0a,03,00,32,00,a0,00,22,01,01,00,03,00,2c,00,0c,00,00,00
HKR,,Graphic.1536.1152,0x00000001,\
3c,00,48,00,20,38,02,00,36,00,a0,00,0e,01,01,00,03,00,2c,00,0c,00,00,00,\
46,00,54,00,d0,97,02,00,36,00,a0,00,0e,01,01,00,03,00,2c,00,0c,00,00,00,\
48,00,56,00,c0,aa,02,00,36,00,a0,00,0e,01,01,00,03,00,2c,00,0c,00,00,00,\
4b,00,5a,00,28,c6,02,00,36,00,a0,00,0e,01,01,00,03,00,2c,00,0c,00,00,00,\
50,00,60,00,80,f6,02,00,36,00,a0,00,0e,01,01,00,03,00,2c,00,0c,00,00,00,\
55,00,66,00,d8,24,03,00,36,00,a0,00,0e,01,01,00,03,00,2c,00,0c,00,00,00
HKR,,Graphic.320.200,0x00000001,\
55,00,24,00,C5,3E,00,00,20,00,20,00,40,00,03,00,03,00,10,00,00,00,00,00,\
4a,00,1f,00,0a,32,00,00,08,00,20,00,30,00,03,00,03,00,10,00,00,00,00,00

----------------------------------------------------------------------------
[AddReg.Modes]
HKR,,Mga.PixelWidths,0x00000001,08,10,18,20
HKR,,Mga.SingleResolutions,0x00000001,\
%R__720x_540%,%R__720x_540a%,%R__720x_540b%,%R__720x_540c%,\
%R__960x_720%,%R__960x_720a%,%R__960x_720b%,%R__960x_720c%,\
%R_1365x1024%,%R_1365x1024a%,%R_1365x1024b%,%R_1365x1024c%,\
%R_1400x1050%,%R_1400x1050a%,%R_1400x1050b%,%R_1400x1050c%,\
%R_1440x1080%,%R_1440x1080a%,%R_1440x1080b%,%R_1440x1080c%,\
%R_1500x1125%,%R_1500x1125a%,%R_1500x1125b%,%R_1500x1125c%,\
%R_1536x1152%,%R_1536x1152a%,%R_1536x1152b%,%R_1536x1152c%,\
%R__320x_200%,%R__320x_200a%,%R__320x_200b%,%R__320x_200c%,\

----------------------------------------------------------------------------
R__960x2400 = C0
R__960x2400a = 03
R__960x2400b = 60
R__960x2400c = 09
R__720x_540  = D0
R__720x_540a = 02
R__720x_540b = 1C
R__720x_540c = 02
R__960x_720  = C0
R__960x_720a = 03
R__960x_720b = D0
R__960x_720c = 02
R_1365x1024  = 55
R_1365x1024a = 05
R_1365x1024b = 00
R_1365x1024c = 04
R_1400x1050  = 78
R_1400x1050a = 05
R_1400x1050b = 1A
R_1400x1050c = 04
R_1440x1080  = A0
R_1440x1080a = 05
R_1440x1080b = 38
R_1440x1080c = 04
R_1500x1125  = DC
R_1500x1125a = 05
R_1500x1125b = 65
R_1500x1125c = 04
R_1536x1152  = 00
R_1536x1152a = 06
R_1536x1152b = 80
R_1536x1152c = 04

具体的な設定パラメータは以下のようにしています。

Matrox G400/MAX VidParms
Hdisp	Vdisp	fH[kHz]	fV[Hz]	DCLK[kHz]	Hfp	Hsync	Hbp	Htotal	Vfp	Vsync	Vbp	Vtotal
720	540	33.9	60	30916	16	64	112	912	1	4	20	565
720	540	39.5	70	36069	16	64	112	912	1	4	20	565
720	540	40.7	72	37100	16	64	112	912	1	4	20	565
720	540	42.4	75	38646	16	64	112	912	1	4	20	565
720	540	45.2	80	41222	16	64	112	912	1	4	20	565
720	540	48.0	85	43798	16	64	112	912	1	4	20	565
960	720	45.5	60	57850	24	128	160	1272	3	6	29	758
960	720	53.1	70	67492	24	128	160	1272	3	6	29	758
960	720	54.6	72	69420	24	128	160	1272	3	6	29	758
960	720	56.8	75	72313	24	128	160	1272	3	6	29	758
960	720	60.6	80	77134	24	128	160	1272	3	6	29	758
960	720	64.4	85	81954	24	128	160	1272	3	6	29	758
1365	1024	64.2	60	120696	54	177	284	1880	1	3	42	1070
1365	1024	74.9	70	140812	54	177	284	1880	1	3	42	1070
1365	1024	77.0	72	144835	54	177	284	1880	1	3	42	1070
1365	1024	80.2	75	150870	54	177	284	1880	1	3	42	1070
1365	1024	85.6	80	160928	54	177	284	1880	1	3	42	1070
1365	1024	91.0	85	170986	54	177	284	1880	1	3	42	1070
1400	1050	66.0	60	124080	44	162	274	1880	2	6	42	1100
1400	1050	77.0	70	144760	44	162	274	1880	2	6	42	1100
1400	1050	79.2	72	148896	44	162	274	1880	2	6	42	1100
1400	1050	82.5	75	155100	44	162	274	1880	2	6	42	1100
1400	1050	88.0	80	165440	44	162	274	1880	2	6	42	1100
1400	1050	93.5	85	175780	44	162	274	1880	2	6	42	1100
1440	1080	67.5	60	126900	34	142	264	1880	2	6	37	1125
1440	1080	78.8	70	148050	34	142	264	1880	2	6	37	1125
1440	1080	81.0	72	152280	34	142	264	1880	2	6	37	1125
1440	1080	84.4	75	158625	34	142	264	1880	2	6	37	1125
1440	1080	90.0	80	169200	34	142	264	1880	2	6	37	1125
1440	1080	95.6	85	179775	34	142	264	1880	2	6	37	1125
1500	1125	70.4	60	140760	50	160	290	2000	1	3	44	1173
1500	1125	82.1	70	164220	50	160	290	2000	1	3	44	1173
1500	1125	84.5	72	168912	50	160	290	2000	1	3	44	1173
1500	1125	88.0	75	175950	50	160	290	2000	1	3	44	1173
1500	1125	93.8	80	187680	50	160	290	2000	1	3	44	1173
1500	1125	99.7	85	199410	50	160	290	2000	1	3	44	1173
1536	1152	72.0	60	145440	54	160	270	2020	1	3	44	1200
1536	1152	84.0	70	169680	54	160	270	2020	1	3	44	1200
1536	1152	86.4	72	174528	54	160	270	2020	1	3	44	1200
1536	1152	90.0	75	181800	54	160	270	2020	1	3	44	1200
1536	1152	96.0	80	193920	54	160	270	2020	1	3	44	1200
1536	1152	102.0	85	206040	54	160	270	2020	1	3	44	1200
