| Gazellのクロックアップは抵抗移動でやっていましたが、お手軽にCPU Clockが変えられるように手持ちの部品でこんなもの作ってみました。 |
|
 |

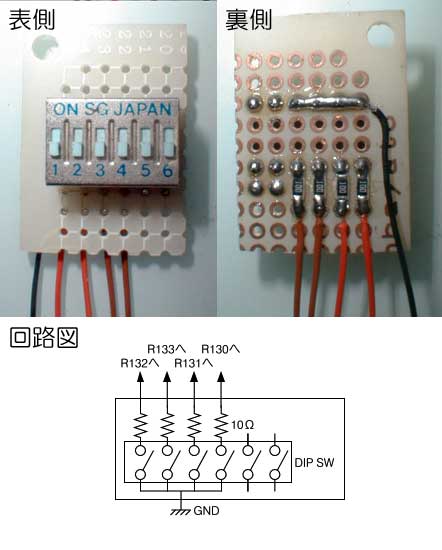

＊ 使った部品 ＊ ・基板の切れ端少々 ・DIP SW1個（4Pしか使わないけど、手持ちの関係で6P） ・抵抗4個（もともとL/Bに付いているのは51Ωですが、手持ちの関係で10Ωのチップ抵抗） ・柔らかい線少々（硬い線だとL/Bのパターン剥離が怖いので） ←クリックするとでかいの見れます。 |
 |

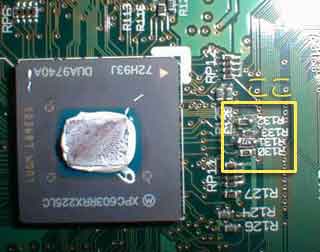

R130,R131,R132,R133に4.7kΩを取り付けして、 （225MHz状態ではR132以外は付いてます。） |
 |

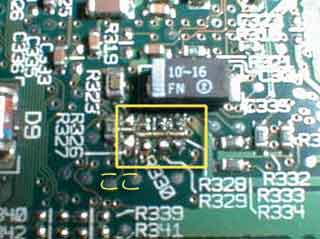

L/B裏側のR326,R328,R329,R330を外します。 （225MHz状態ではR326だけ付いています。） |
 |

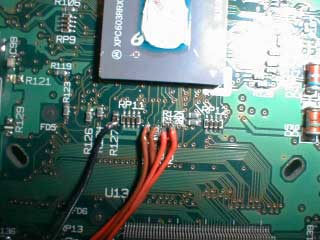

L/B表側に戻って、作ったSWユニットをR130,R131,R132,R133のCPU側にハンダ付けし、GNDはR127にハンダ付けします。 ＊PLLのピン対応＊ PLL0→R132 PLL1→R133 PLL2→R131 PLL3→R130 |
 |

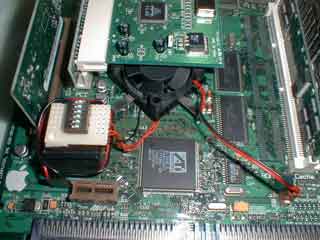

次に、CPUにシリコングリスを再度塗り直してクーラーを取り付け、SWユニットをバックアップバッテリーの上に両面テープで固定して、DIP SWを設定し、筐体に戻して完成。 |
| で、クロックアップの結果はというと．．． | |
| 225MHz→300MHz（クロック33%UP）で、 総合：約14%UP CPU：約17%UP ビデオ：約8%UP ディスク：約2%DOWN FPU：約34%UP という結果になりました。 ディスクが下がっているのは気になりますが、ほとんど誤差範囲なので気にしないことにします。 数値上はあまり速くなっていない様ですが、体感では若干速くなったことを確認できました。 |
|
参考文献
Macintosh改造道（著 今井隆 氏 発行 株式会社アスキー）
