概要

種別

主な機能と特徴

• 六角大王のグループごとに区分けしてノードを出力します。　 また、各グループごとにその中心座標を出力します。　 車のタイヤの回転などモデルの一部が可動する作品製作に便利です。
• モデルをなんちゃってアニメ調で出力できます。 また、モデルの周りを覆う縁取りを出力できます。
• モデルを円筒で包み込むようなテクスチャーコードを計算し出力できます。
• 環境マッピングを表現するノードを出力できます。　 （一部のVRMLブラウザーのみ表示可能）
• モデルをスプライン曲面で出力できます。　 データサイズは従来のまま、滑らかな曲面を表現できます。　 （一部のVRMLブラウザーのみ表示可能）


• 2足人型モデルを H-Anim ( Humanoid Animation ) 仕様 Ver1.1 に則して出力できます。 六角大王モデルに CenterDiamonds を埋め込み、関節位置などを指定する必要があります。　 詳しくは六角大王の人体モデルをH-Animに変換するを参照してください。

動作環境

このソフトウェアは Windows Script Host（以下 WSH ）Version 5.1以上がインストールされた Windows 95 / 98 / Me / NT4.0 / 2000 / XP で動作します。

WSH は Internet Exproler 5.0 以上を「標準インストール」する、もしくはコンポーネントオプションで「Visual Basic スクリプト サポート」を選択すると一緒にインストールされます。

インストールされた WSH のバージョンは MS-DOSプロンプト（コマンドプロンプト）で cscript と入力し、Enter キーを押すと確認できます。　 Version 5.6以上のできるだけ最新の WSH の使用をお勧めします。　 尚、Windows XP は最初から Internet Exproler 6.0 と WSH 5.6 がインストールされています。

インストールとアンインストール

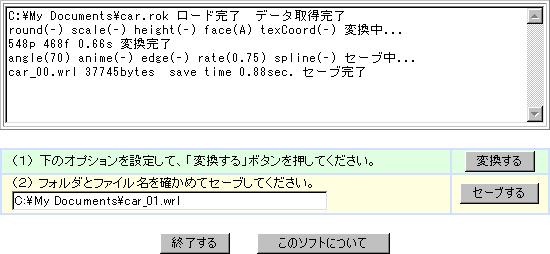

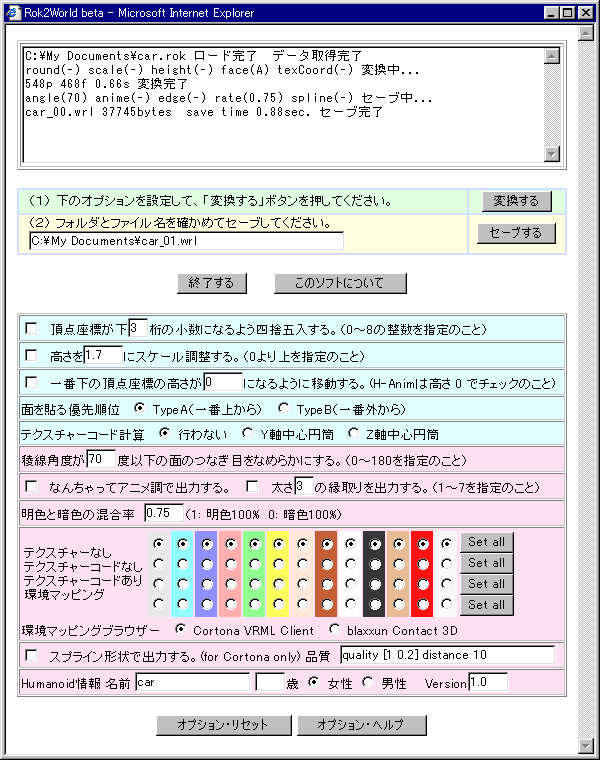

使い方

1. r2wb.jse アイコンもしくはそのショートカットアイコンに、六角大王ファイルをドラッグ&ドロップしてください。　 複数のファイルをドロップした場合、何れか１つのファイルがロードされます。
2. ロードが終わったらオプションを設定し、変換するボタンをクリックしてください。
3. しばらくすると変換が終了します。セーブするボタンをクリックしてセーブしてください。

4. 別の六角大王ファイルを変換するには終了するボタンをクリックして一旦終了してください。

Windows XP SP2 以降で実行する際のご注意

オプション設定

オプション設定には変換オプションと出力オプションの２種類があります。

変換オプションは変換する ボタンをクリックする前に設定してください。 変換完了後に変換オプションを変更した場合は、もう一度変換すると適応されます。

出力オプションは変換完了後に何度でも設定を変更して、異なる内容をセーブすることができます。

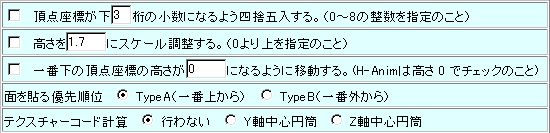

変換オプション

頂点座標の四捨五入

左のボックスにチェックを入れると、指定した桁内に収まるように頂点座標を四捨五入します。　 但し、0 〜 2桁を指定した場合、モデルの見た目が大きく変わるので注意してください。

スケール調整

左のボックスにチェックを入れると、モデル全体の高さを指定した値にスケール調整します。　 幅と奥行きも高さと同じ比率で調整されます。

縦位置調整

左のボックスにチェックを入れると、モデルの一番下の頂点座標が指定値の高さになるように全体を縦方向に移動します。

面を貼る優先順位

面の表裏判定の順番を設定します。　 通常は TypeA をご使用ください。　 TypeA で正しく表裏判定出来ない場合、 TypeB を使用してください。

テクスチャーコード計算

テクスチャーコードの計算を行うか否かを設定します。

• 行わないを選択した場合、計算を行いません。
• Y軸中心円筒を選択した場合、モデルを立てた円筒で包み込むようなコードを計算します。　 人物など縦に伸びたモデルに向きます。
• Z軸中心円筒を選択した場合、モデルを前後に寝かした円筒で包み込むようなコードを計算します。　 車など前後に伸びたモデルに向きます。

計算が行われたならば、変換完了後コンソールに texCoord OK! と表示されます。

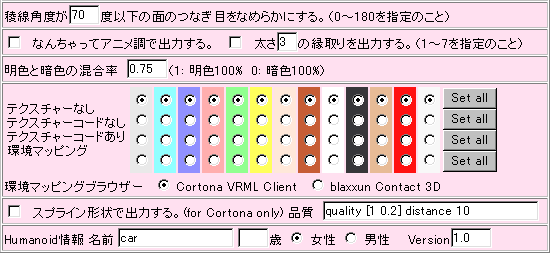

出力オプション

なめらかな稜線の角度指定

指定した値より少ない稜線角度の稜線をなめらかにします。　 70を指定した場合、0〜70度の稜線が滑らかに表示されます。　 0を指定した場合、全ての稜線がカクカクに表示されます。　 180を指定した場合、全ての稜線が滑らかに表示されます。

なんちゃってアニメ調出力

左のボックスにチェックを入れると、面の明暗と稜線を目立たなくして出力します。

縁取り出力

左のボックスにチェックを入れると、モデルのまわりを覆う黒い縁取りを出力します。　 縁取りの太さを指定できます。

明色と暗色の混合率

六角大王のカラーパレットの明色と暗色の混合率を設定します。
1 は明色 100% 、0 は暗色 100% 、0.75(初期値) は明色 75% 暗色 25% です。

テクスチャーノード出力

各パレットごとにテクスチャーに関するデータを出力するか否かを４種類の中から設定できます。

• テクスチャーなしを選択したパレットに対しては、テクスチャーを使いません。
• テクスチャーコードなしを選択したパレットに対しては、テクスチャー画像ファイルの url のみ出力します。　 基本的にテクスチャーは平面に貼り付けられますが、具体的にどの様に貼られるかはVRMLブラウザーにより異なりますので注意してください。
• テクスチャーコードありを選択したパレットに対しては、テクスチャー画像ファイルの url とテクスチャーコードを出力します。　 これを選択する場合、あらかじめテクスチャーコード計算を行う必要があります。
• 環境マッピングを選択したパレットに対しては、環境マッピングを表現する為のノードを出力します。

環境マッピングを出力する場合、環境マッピングブラウザーをCortona VRML Clientとblaxxun Contact 3Dから選択してください。　 共にブラウザー間の互換性がない専用ノードを使用している為、出力されたVRMLはそのブラウザー専用となります。

スプライン出力

左のボックスにチェックを入れると、モデルをスプライン曲面で出力します。　 これで出力したVRMLは Cortona VRML Client 専用のノードを使用するため、それ以外のVRMLブラウザーではご覧いただけません。

スプライン出力する場合、品質と視点からの距離の関係を設定できます。　 初期値のquality [1 0.2] distance 10の場合、視点からモデルまでの距離が 0〜10 ならば、品質は 1〜0.2 の間で変化します。　 視点からモデルまでの距離が 10 以上ならば、品質は 0.2 となります。

Humanoid情報

H-Animを出力する際の人体情報を設定します。　H-Anim を出力しない場合これらの設定を行う必要はありません。　 詳しくは六角大王の人体モデルをH-Animに変換するを参照してください。

仕様

グループ分け

六角大王はモデルを部分ごとにグループ化できますが、Rok2World はそのグループごとにTransformノードで区分けしたVRMLを出力します。　 また、各グループの中心座標をTarnsformノードのcenterフィールドとして出力します。　 このことにより、出力したVRMLに数行書き加えるだけで、各グループごとに独立した動作をさせることができます。

各Transformノードは DEF GROUP_x ( x は数字) という名前で定義されます。　 x は六角大王データで使われているグループ番号であり、連続しているとは限りません。

六角大王のグループ番号は線（点）に属しています。　 一つの面に使われている複数の線が異なるグループに属していた場合、その内の何れか一つのグループに統合されます。

縁取りを出力する場合、GROUP_xの縁取りモデルはDEF EDGE_x で定義されます。

テクスチャー出力について

Rok2World はテクスチャーコードを計算し出力する機能はありますが、コードを編集する機能はありません。　 また、任意のテクスチャー画像ファイルを指定することは出来ませんし、任意の場所にテクスチャーを張り付けることもできません。

出力オプションの「テクスチャーノード出力」でテクスチャーコードなしとテクスチャーコードありを選択した場合、 選択したパレットの ImageTexture ノードの url は全て tex1.png となります。　 また、環境マッピングを選択した場合、url は全て sunrise.jpg となります。

VRMLをセーブしたフォルダにこれらの画像ファイルがないならば、コピーするか否かをセーブ後に聞いてきます。　 はいを選択するとそのフォルダに画像ファイルがコピーされます。　 コピーが正しく行われるには、これらの画像ファイルがプログラム本体 (r2wb.jse) と同じフォルダにある必要があります。　 tex1.png と sunrise.jpg からファイル名を変えたい場合、もしくはコピーするかどうかを聞かないようにしたい場合、 r2wb.jse をテキストエディターで開き、記述を変更してください。

任意の画像をテクスチャーに使用したい場合、出力されたVRMLファイルをテキストエディターで開き、それぞれの url を任意の画像ファイル名に置き換えてください。

視点 ( Viewpoint )

注意事項

免責とお断り

• 個人利用に留める場合を除きこのソフトウェアの改造を禁じます。　また、改造後の再配布を禁じます。
• 無改造ならばご自由に再配布していただいて結構ですが、圧縮ファイルを収録内容を変えずに配布してください。
• Rok2World とその同梱ファイルを使用することにより如何なる損害が生じても、制作者（けけんけん）は責任を追いかねます。
• Rok2World とその同梱ファイルは今後のバージョンアップに従い、予告無く仕様が変更される場合もあります。

著作権

• Rok2World とSimple Humanoid Poser の著作権は けけんけん が有しています。
• 六角大王 for Windows は S.Furushima (古島終作)さん および Tomo the New Aquarian Kid（森田利広）さんが著作権を有するフリーソフトウェアです。
• Rok2World で変換した後のVRMLデータの著作権は、変換前の六角大王データの著作者が有します。
• CenterDiamonds の著作権は けけんけん が有していますが、Rok2World とCenterDiamonds を使って出力した H-Anim の著作権はその人体著作者が有します。

謝辞

関連リンク

updated 2001.12.18 出力サンプル

簡単な車のモデルです。　 なんちゃってアニメ調 + 縁取り付きで出力しています。 このサンプルは Rok2World Version β２ で変換した後に少々手を加えて、タイヤが回転するようにしています。　 さらに、GoGoGoさんが作成したツールPoint Number Simpliferで省データ後、 gzip で圧縮しています。

VRMLプラグインで実行

(7kB)

ダウンロード対応VRMLプラグイン
Cortona 3.1 / 4.2 / 5.1	Contact 5.3 / 6.1 / 7.0	Cosmo Player 2.1	Pivoron Player 1.0

Javaで実行

(Java 62kB + VRML 7kB)

VRMLプラグインをインストールしていない人向けにJavaアプレットでVRMLを見ることができる環境も用意しました。　 Microsoft、Netscape 4、Sun の Version 1.1 以上の Java 実行環境で動作します。

変換前の六角大王ファイルとgzip圧縮前のVRML (28kB)
